Στατικός μετατροπέας ροπής για βιομηχανική βαθμονόμηση

Μοντέλο: ZNJ-103

Ένας στατικός αισθητήρας ροπής, γνωστός και ως αισθητήρας ροπής αντίδρασης, μετρά τη δύναμη συστροφής σε ένα μη-αντικείμενο ή σε ένα σταθερά, αργά-σύστημα που κινείται. Έχουν σχεδιαστεί για να μετρούν τη ροπή αντίδρασης, τη δύναμη συστροφής που δημιουργείται σε ένα σταθερό στήριγμα, χωρίς να μετρούν τη συνεχή περιστροφή. Αυτοί οι αισθητήρες εκτιμώνται ιδιαίτερα για τη σταθερότητα, την ακρίβεια και την αντοχή τους.

Πώς λειτουργεί ένας αισθητήρας στατικής ροπής

Οι στατικοί αισθητήρες ροπής λειτουργούν συνήθως χρησιμοποιώντας τεχνολογία μετρητή τάσης. Η διαδικασία λειτουργεί με τρόπο-βήμα προς-βήμα:

1. Ο αισθητήρας είναι συνδεδεμένος σε ένα εξάρτημα ή άξονα όπου απαιτείται μέτρηση ροπής.

2. Όταν εφαρμόζεται ροπή, το εσωτερικό ελαστικό στοιχείο του αισθητήρα υφίσταται μια ελαφρά μηχανική παραμόρφωση ή συστροφή.

3. Οι μετρητές καταπόνησης, οι οποίοι είναι ηλεκτρικές αντιστάσεις που συνδέονται με το ελαστικό στοιχείο, παραμορφώνονται επίσης. Αυτή η παραμόρφωση προκαλεί μια αλλαγή στην ηλεκτρική τους αντίσταση ανάλογη με την εφαρμοζόμενη ροπή.

4. Ένα κύκλωμα γέφυρας Wheatstone μετατρέπει την αλλαγή αντίστασης σε ηλεκτρικό σήμα, συνήθως τάση.

5. Αυτό το ηλεκτρικό σήμα στη συνέχεια ενισχύεται, επεξεργάζεται και μεταφράζεται σε ακριβή ένδειξη ροπής.

product-268-267

◆ Διαστάσεις:

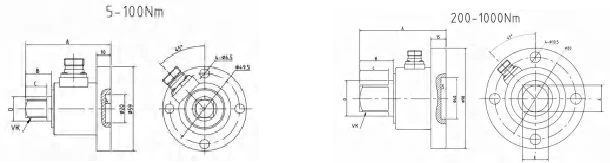

product-610-163

Εύρος χωρητικότητας (Nm)	VK	A	B	C	D
5-15	1/4"	52.5	10.5	7.5	8.5
20 - 50	3/8"	56	14	11	12.8
100	1/2"	60	18	15	17
200-500	3/4"	80	28	23	26
1000	1"	85	33	28	34

◆ Χαρακτηριστικά και Εφαρμογές

1. Εφαρμόζει μετρητή τάσης αντίστασης ενσωματωμένο με κύκλωμα που είναι ακριβές, σταθερό και μεγάλου εύρους μέτρησης.

2. Στατική μέτρηση μεσαίας χωρητικότητας, εύκολη εγκατάσταση.

3. Το ένα άκρο είναι με άρθρωση κλειδιού (ή εξωτερικό τετράγωνο κλειδί), ένα άλλο άκρο με φλάντζα.

◆ Tτεχνική παράμετρος

Παράμετροι	Προσδιορισμός
Ικανότητα	0~20,50,100,200,300,500 Nm
Ονομαστική έξοδος	1.5+10% mV/V
Μηδενικό υπόλοιπο	±1%FS
Μη Γραμμικότητα	+0.1-0.3%FS
Υστέρηση	±0.05%F.S
βιαστικότητα	0.05%F.S
Ανατριχιάζω	0,03%FS/30λεπτά
Tamp Effect στην έξοδο	0,03%FS/10 μοίρες
Εφέ θερμοκρασίας στο μηδέν	0,03%FS/10 μοίρες
Εισαγωγή σύνθετης αντίστασης	350/750±10Ω
Αντίσταση εξόδου	350/700±50Ω
Συχνότητα Raspones	100μS
Μόνωση	Μεγαλύτερο ή ίσο με 5000MΩ/100V
Συνιστώμενη Διέγερση	10V (DC)
Αντισταθμισμένο εύρος θερμοκρασίας	-10 ~ 60 μοίρες
Εύρος θερμοκρασίας λειτουργίας	-20 ~ 65 μοίρες
Ασφαλής υπερφόρτωση	150%F.S
Τελική υπερφόρτωση	200%F.S
Μέγεθος καλωδίου	φ5.2 x 3 m
Κωδικός χρώματος καλωδίου	Είσοδος Κόκκινο( +), Μαύρο(-)Έξοδος Πράσινο(+), Λευκό(-)
Υλικό	Ανοξείδωτος χάλυβας/Κραματοποιημένος χάλυβας

Προαιρετικά αξεσουάρ

	Ροπόμετρο, ένδειξη Αξεσουάρ: εργαλεία εγκατάστασης Εμφάνιση μόνο τιμής ροπής Καλώδιο; Καλώδιο αισθητήρα ροπής Προαιρετικά: Υποστήριξη RS232
	Μετρητής ταχύτητας Αξεσουάρ: εργαλεία εγκατάστασης Εμφάνιση μόνο τιμής ταχύτητας Καλώδιο: Καλώδιο αισθητήρα ροπής Προαιρετικά: RS232.
	Λογισμικό Η/Υ 1, Υποστήριξη εμφάνισης δεδομένων, αποθήκευση, λήψη. 2, Δυνατότητα εμφάνισης δεδομένων ροπής, ταχύτητας και κατανάλωσης ενέργειας εάν ο μετρητής που είναι συνδεδεμένος σε αυτόν υποστηρίζει αυτές τις λειτουργίες.
	Πομποί: Για μετατροπή εξόδου mv/v σε αναλογική έξοδο, όπως 0-5V / 0-10V/ 4-20mA
